架构设计与模式之通信篇¶

Microservices 通信-同步通信¶

单体与微服务通信¶

• 单体

  • 进程间通信（Inter-Process）
  • 高度耦合、难以分割和独立扩展

• 微服务

  • 服务间通信（Inter-Service communication）
  • 协议：HTTP、gRPC 或 message brokers AMQP
  • 类型：同步、异步

同步与异步通信¶

• 同步（Sync）

  • 服务间通信（Inter-Service communication）
  • 分布式网络调用（Distributed network calls）
  • HTTP，gRPC 协议
  • 阻塞式的请求与响应（Synchronous Request/Response）
  • REST APIs

• 异步（Async）

  • 不必等响应，非阻塞线程（Not wait Response and not have blocked a thread）
  • 高级消息队列协议（AMQP，Advanced Message QueuingProtocol）
  • 队列模式 one-to-one(queue) mode
  • 话题模式 one-to-many(topic) mode
  • 发布订阅机制 publish/subscribe
  • 事件驱动微服务架构（Event-driven microservices architecture）
  • 工具：Kafka and RabbitMQ

同步通信最佳实践¶

• Request/Response-based 通信

  • HTTP protocols and REST approaches
  • 场景：暴露 API 给微服务集群外部

• 二进制格式通信机制

  • gRPC binary format communications
  • 场景：微服务集群内部，追求速度

RESTful API¶

• 概念

  • REST(Representational State Transfer，表述性状态转移)
  • 来自 Roy Fielding 的博士论文，作为 SOAP and WSDL 的替代品。
  • 属于同步系统中的 Request/Response Communication
  • REST 遵从 HTTP 协议， 实现 HTTP Verbs 如 GET, POST 或 PUT

• 特性

  • 无状态（Stateless）
  • 统一接口（Uniform Interface）
  • 可缓存（Cacheable）
  • C/S 模式（Client-Server）
  • 分层系统（Layered System）
  • 按需编码（Code on Demand）

• 示例

  • https://eshop.com/orders // Correct
  • https://eshop.com/create-order // Wrong

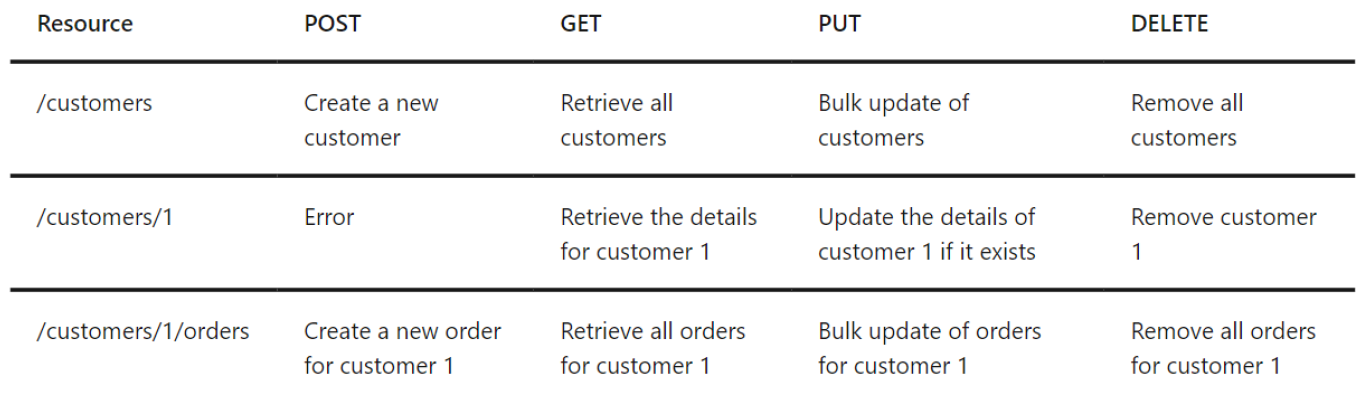

• RESTful API design

gRPC¶

• 什么是 gRPC

  • gRPC (gRPC Remote Procedure Calls)
  • 高性能的、开源的、全局的 RPC 框架。
  • 使用 HTTP/2 协议来传输二进制消息
  • 通过协议缓存（Protocol Buffers）也叫 Protobuf 来定义接口
  • 生成跨平台的客户度与服务端的绑定结构

• gRPC 如何工作

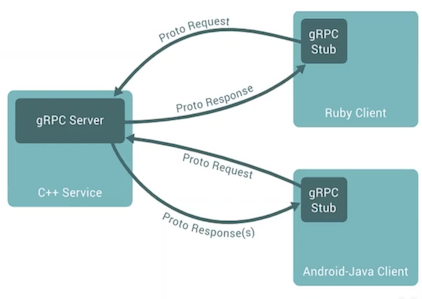

  • 如图



  • gRPC 客户端直接调用服务端的方法（directly call a method on a server）
  • 易于建造分布式应用与服务
  • 定义服务-能指定可远程调用的方法（Defining a service that specifies methods that can be called remotely）
  • gRPC 可以支持的任何语言（Can be written in any language that gRPC supports）

• gRPC 的优势

  • 使用 HTTP/2
  • 二进制序列化（Binary serialization）
  • 对多语言/平台的支持（Supporting a wide audience with multi-language/platform support）
  • 开源、强有力的社区支持（Open Source and the powerful community behind it）
  • 支持双向流式操作（Supports Bi-directional Streaming operations）

• gRPC vs REST

  • 如图



  • 兼容性

    • 单一事实来源 (Single source of truth)：构建信息模型和关联的数据模式的一种做法，使每个数据元素都在一个地方被掌握，从而使数据标准化。
    • 内置多平台/语言
    • 处理非破坏性变更（Non breaking change ）：指内部逻辑已经改变，但外部接口没变，依旧能以旧的方式访问。

  • 性能

    • 网络：处理连接
    • 速度：传输速度
    • CPU：提升资源利用率

  • 可维护性

    • 追踪（Tracing）
    • 日志（Logging）
    • 监控（Monitoring）

• 微服务通信中 gRPC

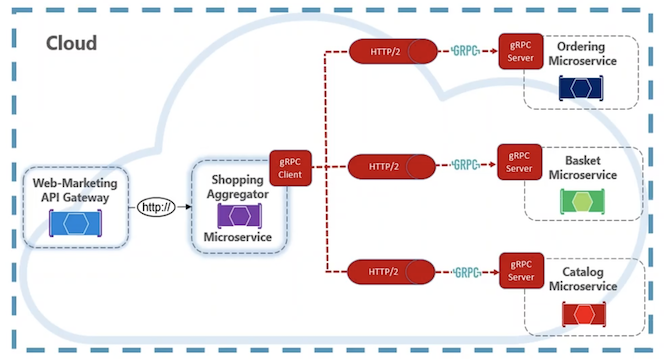

  • 案例如图



  • 后端微服务到微服务的同步通信
  • 多种环境（Polyglot environments）
  • 低延时、高吞吐量通信
  • 端到端实时通信

  • 适用网络受限环境（Network constrained environments）

    • 二进制 gRPC 小于基于文本的 JSON 消息。
    • binary gRPC messages are always smaller than an equivalent text-based JSON message.

Microservices 通信-API Gateway¶

客户/微服务直通模式¶

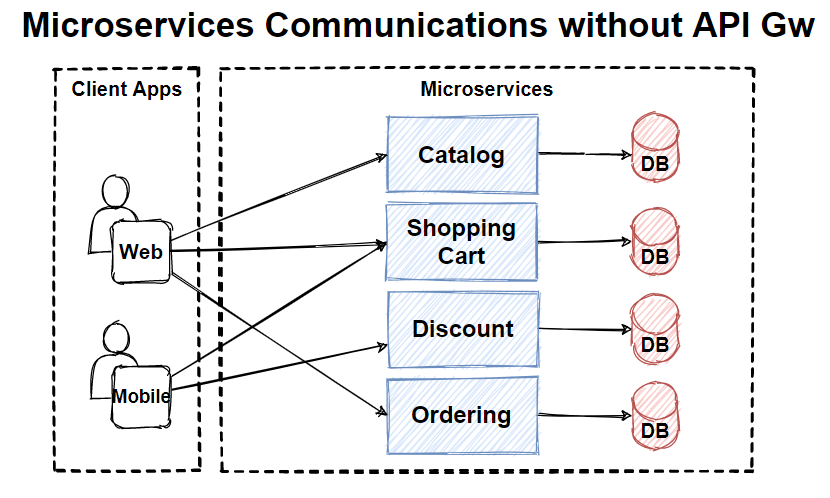

• 客户到微服务直接通信的缺陷如下：（Drawbacks of direct client-to-microservice communication）
• 需要聊天式的通信来完成请求（Chatty communications in order to fulfill the request）
• 多种通信协议（Diverse communication protocol ）
• 公共网关功能 (such as authentication, authorization, logging)，需要在每个服务内部实现。
• 增加了 UI 侧的延时和复杂度

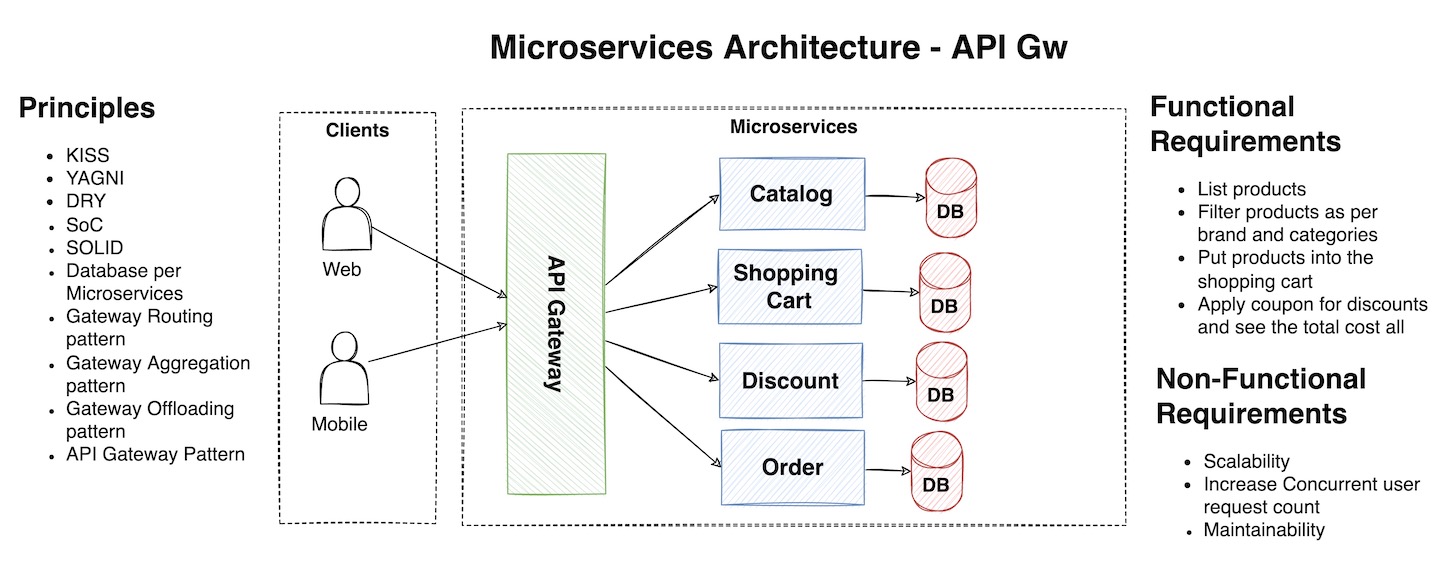

API 网关模式介绍¶

• 用于构建负责、大型、基于微服务的应用（Complex large microservices-based applications）
• 使用外观模式（Facade pattern）
• 反向代理或网关路由（Reverse proxy or gateway routing）
• 提供横切关注点（Cross-cutting concerns）功能，如认证、SSL终端、缓存（authentication, SSL termination and cache）。
• 将请求从客户端路由到后端微服务（Routing requests from client to backend services）
• 聚合若干微服务（Aggregate several microservice）
• 存在单点故障风险（Single-point-of-failure risk）

API 网关主要特性¶

• 网关路由模式（Gateway Routing Pattern）

  • 反向代理或网关路由（Reverse proxy or gateway routing）
  • 路由请求到多个微服务（Route requests to multiple microservices）
  • 只暴露一个端点（Exposing a single endpoint）
  • 第七层路由（Layer 7 routing）
  • 集中错误管理（Centralized Error Management）

• 网关聚合模式（Gateway Aggregation Pattern）

  • 请求聚合（Requests aggregation）
  • 请求分发并聚合结果（dispatches several requests to the internal microservices & aggregates the results）
  • 聚合多个内部请求（Aggregate multiple internal requests）
  • 不同的后端服务（Different backend microservices）
  • 管理直接访问的服务（Manage direct access services）
  • 减少聊天式的通信（Reduce chattiness communication）
  • 分发请求（Dispatches requests）

• 网关卸载模式（Gateway Offloading Pattern）

  • 即横切关注点与网关卸载（Cross-cutting concerns and gateway offloading），功能如下：
  • 身份验证和授权（Authentication and authorization）
  • 服务发现集成（Service discovery integration）
  • 响应缓存（Response caching）
  • 重试策略、断路器和QoS（Retry policies, circuit breaker, and QoS）
  • 速率限制和节流（Rate limiting and throttling）
  • 负载均衡（Load balancing）
  • 记录、跟踪、关联（Logging, tracing, correlation）
  • Headers、查询字符串和声明转换（Headers, query strings, and claims transformation）
  • IP允许列表（IP allowlisting）
  • 服务质量（Quality of Service）

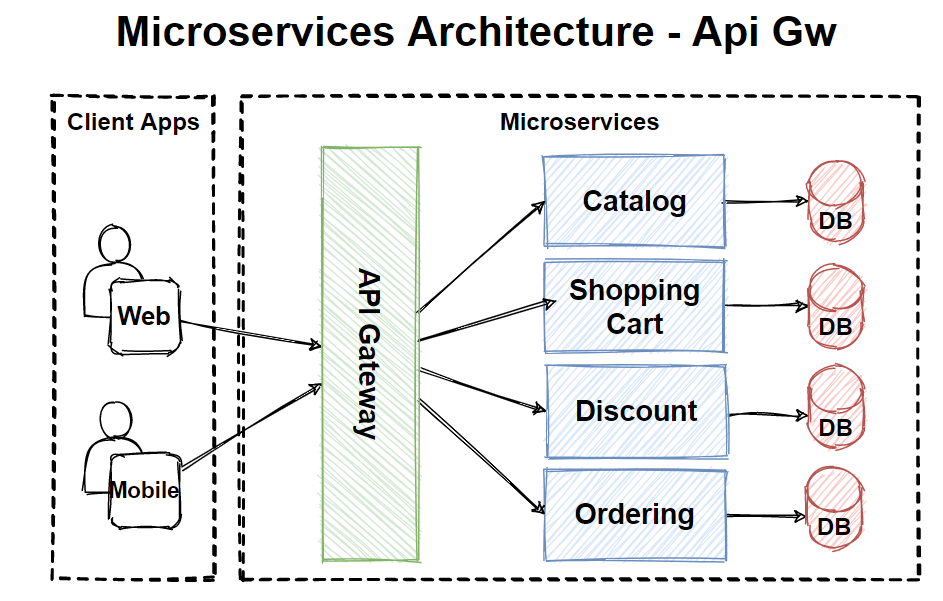

微服务通信-API 网关模式¶

微服务通信-BFF 模式¶

• 分离的 API 网关（Separate api gateways）
• API 网关来处理路由与聚合操作（API Gateway for handling to routing and aggregate operations）
• 为客户端应用分组（Grouping the client applications）
• 避免单一网关的瓶颈（Avoid bottleneck of 1 API Gw）

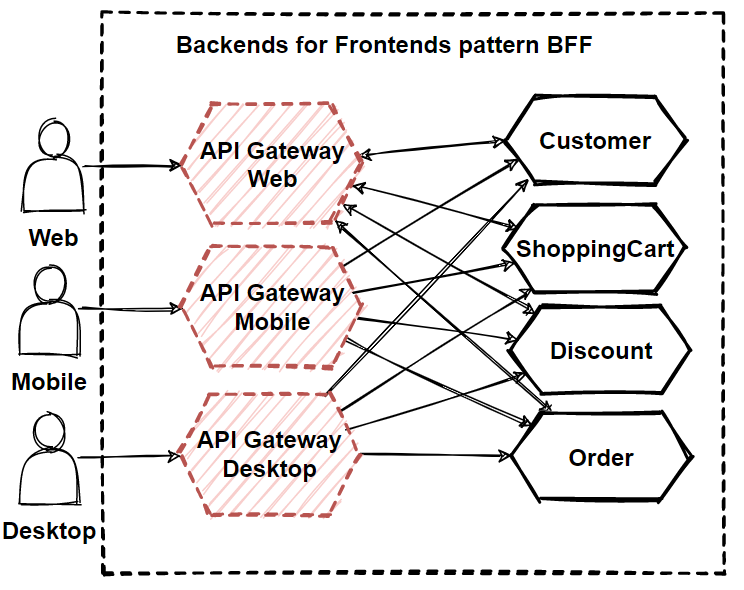

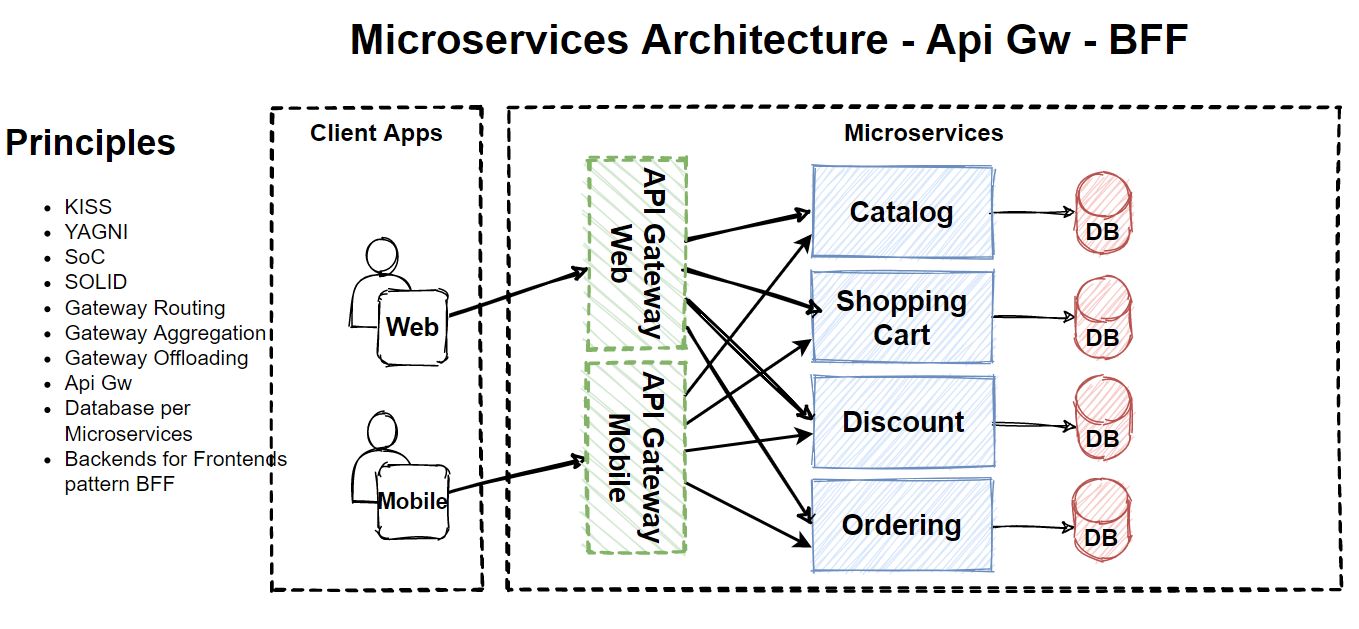

• 设计图案例

微服务间通信-服务到服务通信¶

• 服务到服务通信（Service-to-Service Communications ）
• 链式查询（Chain Queries）

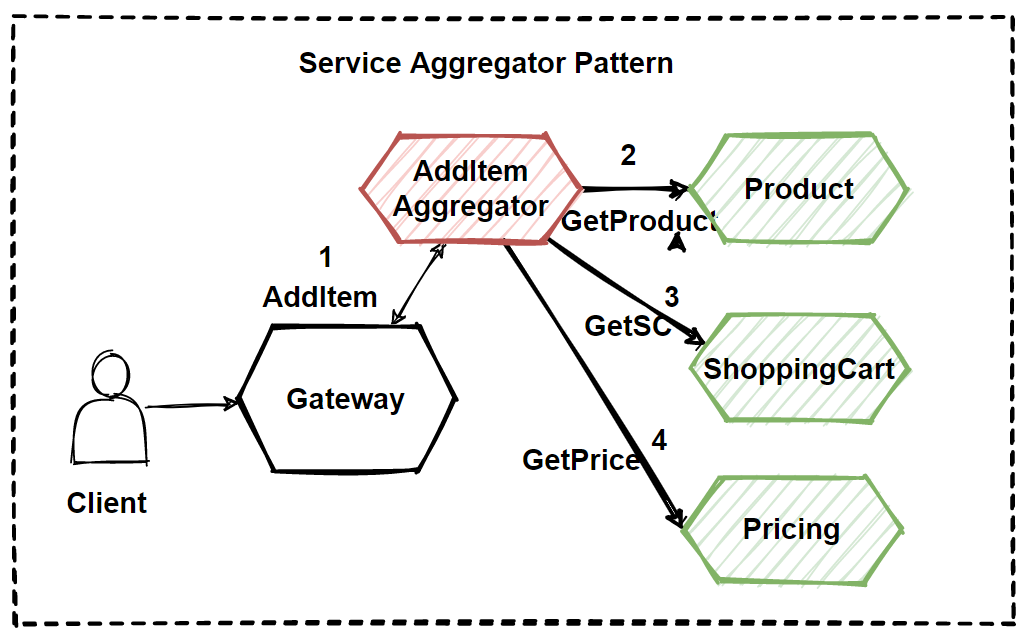

微服务间通信-服务聚合模式¶

• 减少服务到服务的通信（Minimize service-to-service communications）
• 通过 API 网关接收请求（Receives a request from api gw）
• 分发多后端服务请求（Dispatches requests of multiple internal backend microservices）
• 合并结果（combines the results）

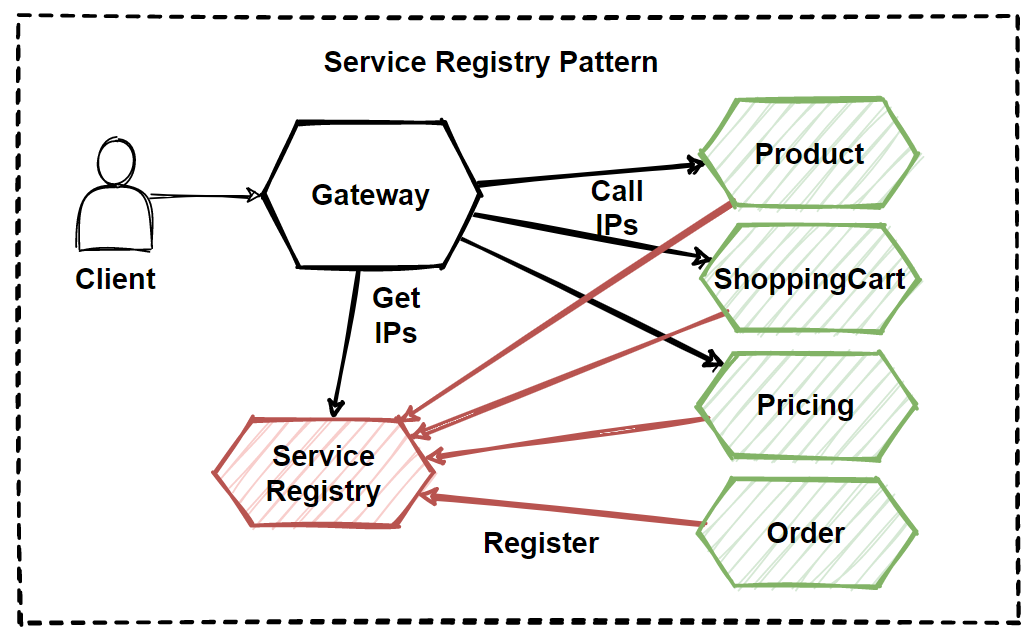

微服务间通信-服务注册模式¶

• 微服务发现模式（Microservice Discovery Patterns）
• 注册与发现微服务（Register and discover microservices）
• 所有微服务都应注册到注册中心（Microservices should register to Service Registry）
• 找到服务的位置（Finds the location of microservice）

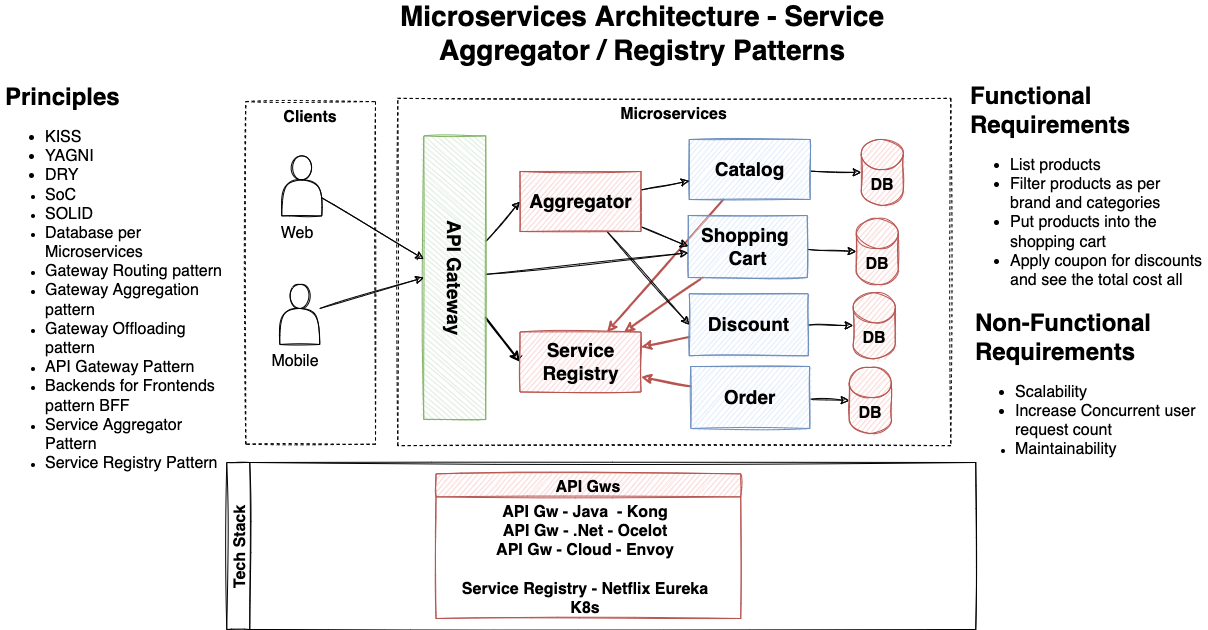

微服务聚合/注册模式¶

Microservices 通信-基于消息的异步通信¶

基于异步消息的通信¶

• 多个微服务间需要交互（Multiple microservices are required to interact each other）
• 不产生依赖关系或实现松散耦合（Without any dependency or make loosely coupled）
• 基于消息的通信（Message-based Communication）
• 考虑最终一致性（Eventual consistency）
• 消息代理系统（Message broker systems）
• AMQP 协议（AMQP，高级消息队列协议）
• 案例：Kafka 和 RabbitMQ

设计原则/模式¶

• 依赖倒置原则（DIP，Dependency Inversion Principles )
• 发布订阅模式（Publish-Subscribe Design Pattern）

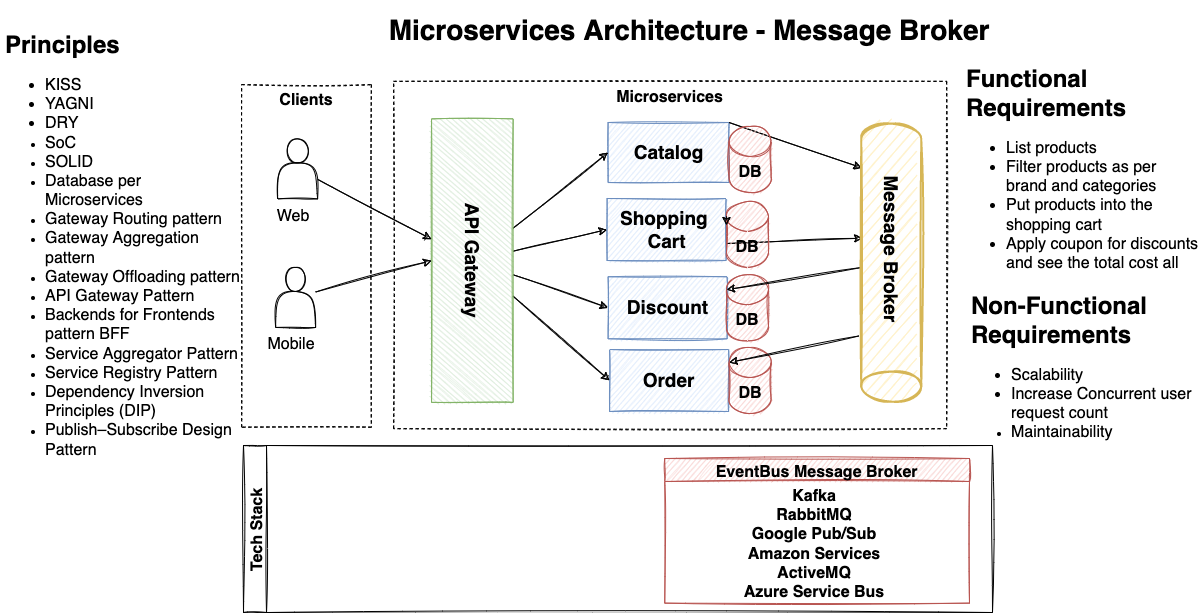

发布/订阅消息代理案例¶

Kafka 和 RabbitMQ 架构¶

Apache Kafka 简介¶

• 开源事件流平台（Open-source event streaming platforms）
• 水平可扩展、分布式和容错（Horizontally scalable, distributed and fault-tolerant）
• 分布式发布/订阅（Distributed publish-subscribe）
• 事件驱动的架构（Event-driven Architecture）
• 主题消息（Topic Messages）
• ZooKeeper同步（ZooKeeper sync）
• 话题、分区、代理、生产者、消费者、Zookeeper（Topics, Partitions, Brokers, Producer, Consumer, Zookeeper）

Kafka 组件¶

• 主题（Topic）：消息类别的名称，同类消息发送到同一个Topic下。

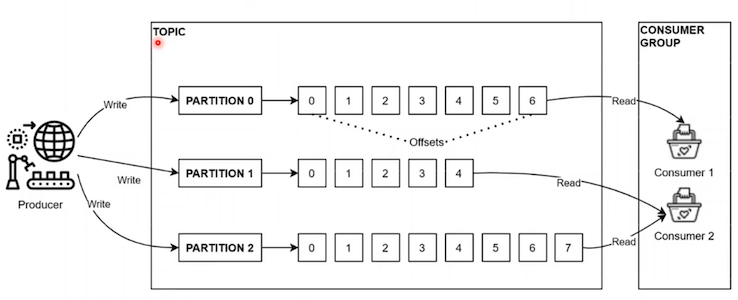

• 分区（Partition）：Topic下面可划分很多分区，不设置的话只有一个分区；Partition是一个有序的消息队列。
• 偏移量（Offset）：Partition 中的消息都有一个唯一的编号，称之为 Offset，用来唯一标示某个分区中的 Message。
• 副本因子（Replication Factor）

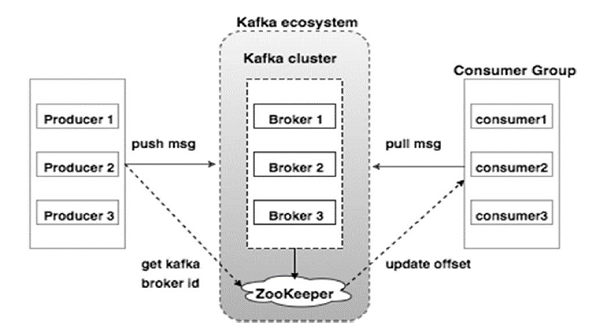

Kafka 集群架构¶

Kafka 核心 APIs¶

• 生产者 API：生产者推送数据到代理（Producers API: Producers push data to brokers）
• 消费者 API：订阅话题与处理数据流（Consumer API: Subscribe to topics and process the streams of data）
• 流式 API：改变输入流到输出流（Streams API: Transforming the input streams to output streams）
• 连接 API：配置连接器来从 Kafka 移入或移出数据（Connect API: Configure connectors to move data into Kafka or from Kafka）

RabbitMQ 概念及主要组件¶

• 消息队列系统（Message Queue System）
• 事件驱动的架构（Event-Driven Architecture）

RabbitMQ 交换类型¶

• Direct 交换模式

  • 直接丟給指定的 Queue

• Topic 交换模式

  • 類似 regular expression，設定 binding 規則，丟給符合的 Queue

• Fanout 交换模式

  • 一次丟給全部負責的 Queue

• Header 交换模式

  • 透過傳送資料的 header 來特別指定所要的 Queue

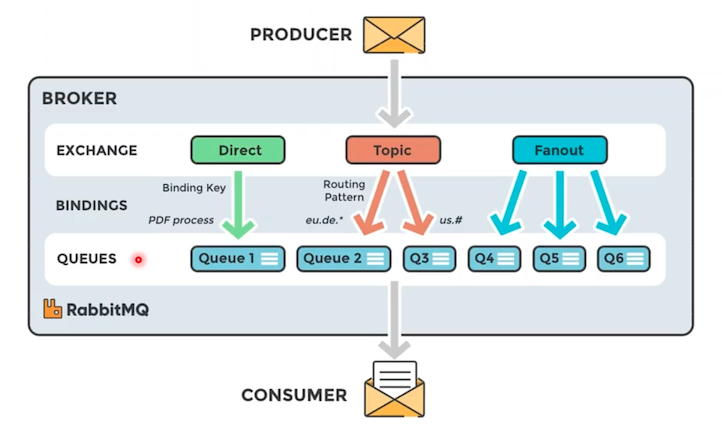

RabbitMQ 架构¶

• 生产者只能向exchange发送消息（Producer can only send messages to an exchange）
• Exchange控制消息的路由（Exchanges control the routing of messages）
• RabbitMQ使用推送模型（RabbitMQ uses a push model）
• 单独快速地分发消息（Distribute messages individually and quickly）
