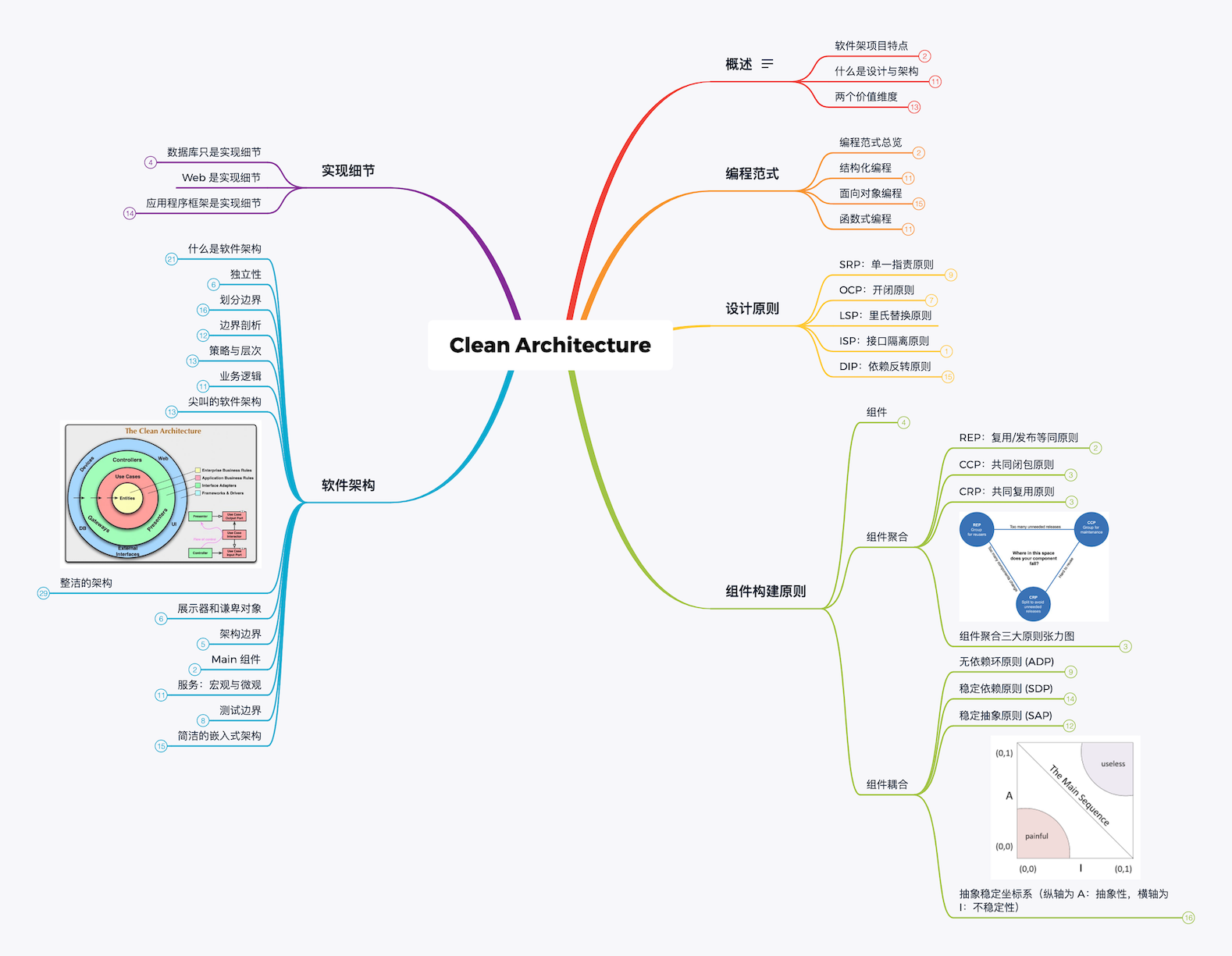

Clean Architecture¶

概述¶

软件架项目特点¶

• 递归（recursive）
• 分形(（fractal）

什么是设计与架构¶

• 设计 vs 架构

  • 没有区别。
  • 软件架构是系统设计过程中的 重要设计决定 的集合，可以通过 变更成本 来衡量每个设计决定的重要程度。

• 架构的目标？

  • 软件架构的终极目标是，用最小的人力成本来满足构建和维护系统的需求。

• 问题在哪里？

  • 持续低估那些好的、良好设计的、整洁的代码的重要性。
  • 产品经理的鬼话：“我们可以未来再重构代码，产品上线最重要！”

• 设计原则的意义

  • 于私：原则是自我改善的工具，日常验证自己的方法论，快速成长。
  • 于公：超脱环境和情绪的影响，自觉选择最佳方案。

两个价值维度¶

• 行为价值

  • 程序员的工作是且仅是：按照需求文档编写代码，并修复任何 Bug。

• 架构价值

  • Software：“ware” 指产品，“soft” 指软件的灵活性。软件必须保持灵活性，即易于修改。
  • 变更实施的难度应该和变更的 范畴(scope) 等比相关，而与变更的具体 形状(shape) 无关。
  • 好的系统架构设计应该尽可能做到与 “形状” 无关。

• 哪个价值维度更重要？

  • 架构价值维度。只有易于修改，才能让程序持续产生价值。

• 艾森豪威尔矩阵

  • 重要且紧急
  • 重要不紧急
  • 不重要但紧急
  • 不重要且不紧急

编程范式¶

编程范式总览¶

• 编程范式即程序的编写模式，与编程语言关系相对较小。
• 范式转移 (paradigm shift)

结构化编程¶

• goto 是有害的

  • Dijkstra 发现：goto 语句的某些用法会导致某个模块无法被递归拆分成更小的、可证明的单元。

• 可推导性

  • Bohm 和 Jocopini 证明：人们可以用顺序结构、分支结构、循环结构这三种结构构造出任何程序。
  • 证明了我们构建可推导模块所需要的控制结构集，与构建所有程序所需要的控制结构集的最小集是等同的。 如此，结构化编程诞生。

• 功能性降解拆分

  • 结构化编程范式可将模块递归降解拆分为可推导单元；意味着大型系统设计可拆分成模块和组件，进而拆分为更小的、可证明的函数。

• 科学证明与测试

  • 科学理论/定律的特点：它们可以被证伪，但无法被证明。
  • Dijkstra：测试只能展示 Bug 的存在，但不能证明不存在 bug。
  • 一段程序永远无法被证明是正确的，但不妨碍它有效。

面向对象编程¶

• 封装

  • C++ 作为一种面向对象的编程语言，反而破坏了 C 的完美封装性。

• 继承

• 多态

  • 面向对象的编程语言让多态变得安全且便利。
  • 面向对象的编程其实是对程序间接控制权的转移进行了约束。

• 依赖反转 (DI)

  • 源代码上的依赖关系（依赖 Interface）的方向，与控制流正好相反。
  • 面向对象编程范式的核心本质：软件架构不再受系统控制流的限制。
  • 业务逻辑组件不会依赖于用户界面和数据库这两个组件。

• 总结

  • 面向对象编程就是以 多态 的手段对源代码中的 依赖关系进行控制 的能力。
  • 这种能力让软件架构师可以构建出某种 插件式架构 ；
  • 让 高层策略性组件 与 底层实现性组件 相分离；
  • 底层组件可以被编译成插件，实现独立于高层组件的开发和部署。

函数式编程¶

• 不可变性与软件架构

  • 为什么关注变量的可变性？

    • 所有竞争问题、死锁问题、并发更新问题丢失由可变变量导致的。

  • 函数式编程语言中的变量是不可变的。

• 可变性的隔离

  • 通常采用某种 事务型内存 来保存可变变量，避免同步时更新和竞争状态的发生。
  • 要点：好的架构应将可变状态和不可变状态隔离成单独组件，然后用合适的机制来保护可变量。
  • 架构师应将 大部分逻辑归于不可变组件，可变组件逻辑越少越好。

• 事件溯源

  • 只存储 事务记录，不存储 具体状态；当需要具体状态时，只需从头计算所有事务记录即可。
  • 假定存储量和计算能力足够大，应用程序可用 完全不可变的、纯函数式 的方式来编程。

设计原则¶

SRP：单一指责原则¶

• 概念

  • 误解：每个模块都应该只做一件事。
  • 正解：任何一个模块应该有且仅有一个被修改的原因。 (即 actor：用户或 Stakerholder）
  • 最终定义：任何一个软件模块都应该只对一类行为者 (actor) 负责。

• 起源

  • 源于康威定律的推论：一个软件系统的最佳结构，高度依赖于开发系统的组织的内部结构。
  • 因此，每个软件模块有且只有一个需求改变的理由。

• 本质

  • 讨论函数与类之间关系。

OCP：开闭原则¶

• 概念

  • 良好的设计应该易于扩展，抗拒修改。

• 依赖方向的控制

  • 若 A 组件（高阶组件）不想被 B 组件（低阶组件）的修改影响，则应让 B 依赖于 A。

• 案例

  • 图中 “使用” 关系（开放箭头），它和控制流的方向一致；而 “继承” 关系（闭合箭头）则与之相反。
  • 体现对开闭原则的应用，通过调整依赖关系，保证底层细节变更不会影响到高层策略组件。

LSP：里氏替换原则¶

ISP：接口隔离原则¶

• 任何层次的组件设计，如果依赖于不需要的东西，都是有害的。

DIP：依赖反转原则¶

• 概念

  • 源码的依赖关系中多引用抽象，而非具体实现。
  • 源代码依赖方向，永远是控制流方向的反向。

• 编码守则

  • 应在代码中多使用抽象接口，尽量避免使用多变的具体实现。
  • 不要在实现类上创建衍生类。
  • 不要覆盖 (override) 包含具体实现的函数。
  • 避免在代码中写入与任何具体实现相关的名字，或是其他容易变动的事物的名字。

• 抽象层的稳定性

  • 抽象比实现更稳定。

• 工厂模式

  • 解决源代码依赖问题：具体实现层依赖抽象层。

• 架构边界

  • 划分 抽象接口 与其 具体实现。
  • 所有跨越此边界的依赖关系都是单向的。

组件构建原则¶

组件¶

• 组件是软件的部署单元，是整个软件系统在不是过程中可以独立完成部署的最小实体。

• 墨菲定律

  • 程序的规模会一直不断地增长下去，直到将有限的编译和链接时间填满为止。

• 摩尔定律

组件聚合¶

• REP：复用/发布等同原则

  • 软件复用的最小粒度等同于其发布的最小粒度。
  • 为 复用性 为组合。

• CCP：共同闭包原则

  • 同时、且 由于相同原因 而修改的 类，放在一个组件中。
  • 为 维护性 而组合
  • 单一指责原则（SRP）的再度阐述。

• CRP：共同复用原则

  • 不要强迫一个组件的用户依赖他们不需要的东西。
  • 为 避免不必要发布 而切分。
  • 接口隔离原则（ISP）的一个普适版。

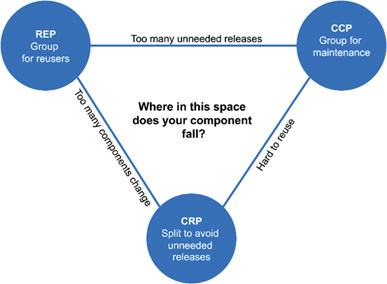

• 组件聚合三大原则张力图

  • 图示



  • 只关注 REP + CCP，引发很多不必要的发布。
  • 只关注 REP + CRP，导致简单变更影响多个组件；

组件耦合¶

• 无依赖环原则 (ADP)

  • 定义

    • 组件依赖关系图中不应该出现环。

  • 每周构建

  • 消除循环依赖（DAG，Directed Acycle Graph 有向无环图）

  • 如何打破循环依赖

    • 1）应用依赖反转原则；
    • 2）创建新的组件，让造成循环依赖的两个组件都依赖于新组件。

  • 抖动

    • 当循环依赖出现时，随着无循环原则 (ADP) 的应用，组件依赖关系会产生相依的抖动和扩张。

• 稳定依赖原则 (SDP)

  • 定义

    • 依赖关系必须要指向更稳定的方向。(有点像贪心算法)

  • 什么是稳定性？

    • 组件难于修改，即让很多其他组件依赖与它。

  • 稳定性的指标

    • 位置稳定性 (positional stability)

      • Fan-in: 入向依赖
      • Fan-out: 出向依赖
      • I: 不稳定性，I = Fan-out / (Fan-in + Fan-out)；0 最稳定，1 最不稳定。

    • SDP 要求 每个组件的 I 大于其所依赖的组件的 I 。(贪心思想)

  • 并非所有组件都应稳定

    • 可变组件(Flexible) 位于顶层，依赖于底层的稳定组件 (Stable)。
    • 若出现 Stable -(依赖)-> Flexible，则违反 SDP；需要应用 DIP 来修复；
    • 创造一个接口类，强迫 Stable 和 Flexible 都依赖于它，打破原有依赖关系。

• 稳定抽象原则 (SAP)

  • 定义

    • 一个组件的抽象化程度应该于其稳定程度保持一致。

  • Why？

    • 高阶策略应放在哪里？稳定组件 (I=0) 中。
    • 抽象类：良好支持开闭原则 (OCP)。

  • What？

    • 一个稳定组件，最好由 接口和抽象类 组成，以便扩展。
    • SAP + SDP = 组件层次上的 DIP；即， 依赖关系应该指向更抽象的地方 。

  • 抽象化指标

    • Nc：组件中类的数量
    • Na：组件中抽象类和接口的数量
    • A：抽象程度，A = Na / Nc。

• 抽象稳定坐标系（纵轴为 A：抽象性，横轴为 I：不稳定性）

  • 图示



  • 主序列线：(0, 1) 到 (1, 0) 的连线，线两侧为合理区间。

  • 痛苦区：(0, 0) 附近

    • 稳定且具体的区域，难以被修改。
    • 如可变性上臭名昭著的表结构 (schema)：即具体，又被众多组件依赖；一旦更改，非常痛苦。
    • 若不可变组件落在此区域，则无害。

  • 无用区：(1, 1) 附近

    • 无限抽象，但又没被其他组件依赖。
    • Base classes in a language like String, Bool and so on.

  • 避开以上两区域

    • 软件最优位置是主序列线两端；
    • 架构经验中，不可能做到完全抽象，也不可能做到完全稳定，需尽可能贴近主序列线即可。

  • 离主序列线距离 (D)

    • D = ｜A + I - 1｜
    • D 指标，来指导组件的重构和重新设计。
    • D 指标的平均值和方差，来量化分析一个系统设计。方差可于用作组件的 “达标红线”。

软件架构¶

什么是软件架构¶

• 架构师

  • 软件架构师是能力最强的程序猿，需要自身承接编程任务的同时，逐渐引导整个团队向一个能够最大化生产力的系统设计方向推进。

• 终极目标

  • 最大化程序员生产力，最小化运营成本。

• 开发

  • 避免开发进度驱动架构设计

• 部署

  • 目标：一键式部署

• 运行

  • 一个良好的软件架构应该能明确的反映该系统在运行时的需求。

• 维护

  • 软件系统所有方面中，维护所需成本最高。
  • 探秘 & 风险

• 保持可选项

  • 软件架构之“软”：尽可能长时间保持更多的可选项。

• 设备无关

  • 高层策略与底层实现隔离

• 系统元素

  • 策略元素: 业务规则与操作过程
  • 细节元素：功能实现细节
  • 目标：以策略为最基本元素，细节与策略脱离关系。

独立性¶

• 一个设计良好的架构应该能允许一个系统， 从单体结构开始，以单一文件的形式部署；
• 然后成长为一组相互独立的可部署单元，甚至是 独立的服务或微服务；
• 最后还能随着情况变化，允许系统逐渐回退到单体结构。

• 解耦模式

  • 源码层次
  • 部署层次
  • 服务层次

划分边界¶

• What

  • 软件架构是一门 划分边界的艺术。

  • 过早且不成熟的决策

    • 框架，数据库，Web 服务器，工具库，依赖注入等。
    • 一个良好的系统架构中，细节性的决策都是辅助性的，应该尽可能地推迟。

  • 通过划清边界，推迟和延后一些细节性的决策，最终节省大量时间，避免大量问题。

• When: 应在何时，何处画线

  • 业务逻辑组件 & 数据库组件
  • Business Rules -(关联)-> Database Interface <-(泛化)- Data Access -(关联)-> Database
  • 画一条线：Business Rules <-(关联)- Database
  • 依赖倒置原则

• How：确定输入 & 输出

  • 如何定义系统边界

• 插件式架构

  • 架构史就是一个如何通过插件方式，构建可扩展、可维护系统架构的故事。
  • 插件式架构，等于构建一道防火墙。墙两侧组件应该以不同原因、不同速率变更。

边界剖析¶

• 跨边界调用

• 邪恶的单体结构

  • 源码层次的解耦 模式：同一个进程、同一个地址空间的函数和数据划分。
  • 单体结构中，组件间的交互一般通过普通函数，迅速而廉价 ；意味着跨源码层次解耦边界的通信会很频繁。
  • 魔鬼（邪恶，爱作弄人）从来不睡觉，因为藏在人思维里。

• 部署层次的组件

  • 物理边界形式：动态链接库。

• 服务

  • 系统架构中最强的边界形式。
  • 通信速度慢，通信次数少

• 小结

  • 一个系统中通常会同时包含：高通信量、低延迟的 本地架构边界 ，和低通信量、高延迟的 服务架构边界 。

策略与层次¶

• 策略

  • 软件系统本质上是一组 策略语句的集合。

  • 策略语句分类

    • 描述计算部分的业务逻辑
    • 描述计算报告的格式

  • 变更原因、时间和层次相同的策略分到同一组件；反之，不同组件。

• 层次

  • 定义

    • 一组策略 距离系统的输入/输出越远，它所属的层次 越高。
    • 直接管理输入/输出的策略层次最低。

  • 依赖反转DIP：希望源码中的依赖关系与其 数据流向脱钩，与组件所在 层次挂钩。

  • 低层组件被设计为依赖高层组件。
  • 低层组件应成为高层组件的插件，

业务逻辑¶

• 业务实体

  • 定义：描述业务逻辑的结构。
  • 由 关键业务逻辑 和 关键业务数据 组成。

• 用例

  • 定义：描述特定应用场景下的业务逻辑。
  • 依赖反转DIP：业务实体并不知道哪个业务用例来控制它；相反，业务用例需要了解业务实体。
  • 业务实体远离输入/输出，层次高；用例更靠近输入/输出，层次低。

• 请求/响应

  • 业务实体与请求/响应模型之间很多数据相同，但请不要在业务实体中直接引用！
  • 因为随着时间推移，会以不同原因、不同速率变更。
  • 若聚合，则违反 共同闭包原则 (CCP) 和 单一职责原则 (SRP)。

尖叫的软件架构¶

• 什么是尖叫？

  • 架构的设计自我解释，即解释架构设计的主题。

• 架构设计的主题

  • 系统架构应为该系统的用例提供支持，即业务用例驱动的设计方式。
  • 系统架构图应彰显其主题（是住宅还是图书馆），且凸显该有哪些业务用例。
  • 架构不该基于框架设计，而应基于用例来设计。

• 架构设计的核心目标

  • 应该只关注用例。
  • 尽可能允许用户推延决定采用什么框架、数据库、Web 服务器等。
  • 框架应该是一个可选项。

• 框架是工具而不是生活信条

  • 不要让框架成为你的观点。
  • 避免让框架主导我们的架构设计。

整洁的架构¶

• 整洁架构举例

  • 六边形架构：《Growing Object Oriented Software with Tests》
  • DCI 架构
  • BCE 架构：《Object Oriented Software：A Use-Case Driven Approach》

• 特点

  • 独立于框架
  • 可被测试
  • 独立于 UI
  • 独立于数据库
  • 独立于任何外部机构

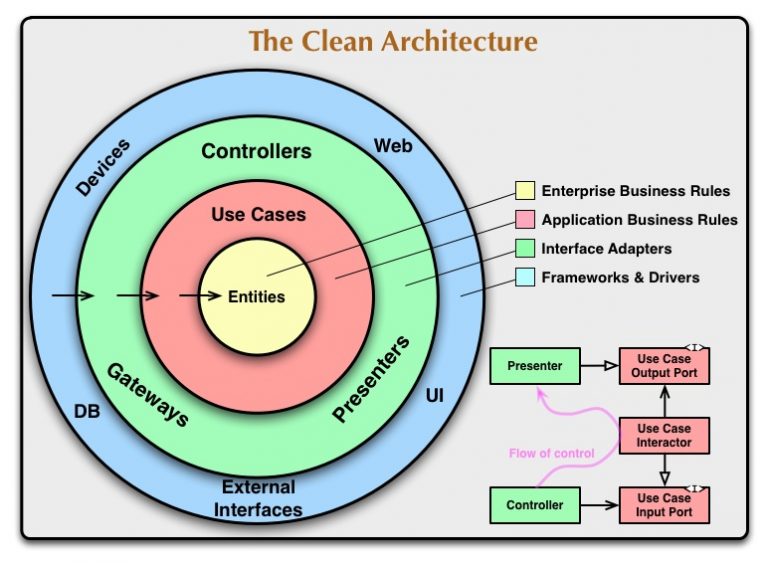

• 图示

• 依赖关系规则

  • 外层圆代表机制，内层圆代表策略。
  • 源码中的依赖关系必须指向同心圆的内层，即 由低层机制指向高层策略 。
  • 不应该让外层圆中发生的任何变更影响到内层圆的代码。

• 业务实体

  • 封装整个系统的关键业务逻辑
  • 一个带方法的对象，或一组数据结构和函数的集合。

• 用例

  • 用例引导数据在业务实体之间流入/流出，并指挥着业务实体利用其中的关键业务逻辑实现用例的设计目标。

• 接口适配器

  • 将用例和业务实体的数据格式转化为外部系统数据格式。
  • GUI MVC 框架属于此层：Model 由 Controller 传给用例，再由用例传回展示器和 View。
  • SQL 语句都应该被限制在此层。

• 跨越边界

  • 原则：内层圆中的代码不能引用其外层的声明。
  • 利用多态技术，将源码中的依赖关系与控制流方向进行反转。
  • 利用 DIP

• 框架与驱动程序

展示器和谦卑对象¶

• 谦卑对象模式

  • 将单元测试行为根据难易分组隔离；谦卑组包含难以测试的行为，简化到不能再简化。

• 测试与架构

  • 将系统行为分割成可测试和不可测试部分的过程，定义了系统的架构边界。

• 系统边界处使用谦卑对象模式，可以大幅度提高系统的可测试性。

• GUI 拆为展示器和视图，视图部分属于谦卑对象。

架构边界¶

• 不完全边界

  • 构建完整架构边界成本太高，需要先引入不完全边界 (partial boundary)。

• 层次与边界

  • 架构边界可以存在于任何地方。
  • 架构师需要权衡成本，是否需要设置边界，何处设置边界，是完整边界，还是不完全边界，

Main 组件¶

• 架构中最细节化的部分。
• 可被视为插件，负责设置起始状态，配置信息，加载外部资源，最后将控制权转交给高层组件。

服务：宏观与微观¶

• 服务不是架构

  • 服务只是一种比函数调用成本稍高的，分割应用的一种形式，与架构无关。
  • 系统架构都是由那些跨越架构边界的关键函数调用来定义的，且必须遵守依赖关系规则。

• 面向服务架构的好处？

  • 解耦合的谬论
  • 独立开发部署的谬论

• 运送猫咪的难题

  • 所谓的 横跨型变更 问题：全部服务都需要变更。

  • 对象化是救星

    • 模板方法模式 或 策略模式。

  • 基于组件的服务

测试边界¶

• 测试也是一种系统组件

  • 遵循依赖关系原则：最外圈程序，向内依赖。

• 可测试设计

  • **脆弱的测试问题 ** ：修改一个通用系统组件可能会导致成百上千个测试问题出现。
  • 软件设计第一条原则：不要依赖于多变的东西。

• 测试专用 API

  • 结构性耦合
  • 安全性：避免超级权限 API 被部署到生产。

简洁的嵌入式架构¶

• 固件的定义和误解

  • 定义

    • 软件本身不会随着时间推移而磨损，但硬件及其固件会碎时间推移而过时。
    • 未妥善管理的硬件依赖和固件依赖是软件的头号杀手。

  • BAD CASE

    • 工程师被问：如何处理某个逻辑？工程师消失一段时间，然后给出非常具体的答案。被问：从哪查到这个结果？回答：“从当前的产品代码里！”
    • 整个产品已经成为事实上的固件。

  • 多写软件，少写固件，让代码活得更久一点。

• “程序适用测试” 测试

  • 解释了：为什么这么多嵌入式软件最后都成了固件？

  • 软件构建三阶段

    • 1）“先让代码工作起来”
    • 2）“然后再试图将它变好”
    • 3）“最后再试着让它运行的更快”

  • 程序适用测试 ( app-titude test)：停留在第一阶段，目标仅仅是让程序工作。

实现细节¶

数据库只是实现细节¶

• 数据库不是数据模型，而是存取数据的工具，底层的实现细节。
• 一个优秀的架构师是不会让实现细节污染整个系统架构的。

• 但性能怎么办？

  • 可以在数据访问层解决，而不能让它与系统架构相关联。

Web 是实现细节¶

应用程序框架是实现细节¶

• 单向婚姻

  • 与框架作者关系不对等：自己要遵守一堆约定，而框架作者不需要。

• 风险

  • 框架本身可能经常违反依赖关系原则。

    • 比如，element-ui 的文件上传插件，违反 “web 控制器永远不应该直接访问数据层。”
    • 譬如，框架可能要求我们将代码引入业务实体，造成耦合发生在最内圈。
    • “宽松的分层架构”

  • 随着时间推移，功能要求会大于框架所能提供的范围。与框架斗争时间大于框架帮助我们的时间。

  • 框架可能朝着我们不需要的方向演进。
  • 未来可能出现更好的框架。

• 解决方案

  • 请不要嫁给框架！
  • 时刻警惕，不要让框架进入内圈。
  • 譬如，依赖注入框架 Spring，不要在业务对象中到处写 @Autowired 注解。
