Browser 原理¶

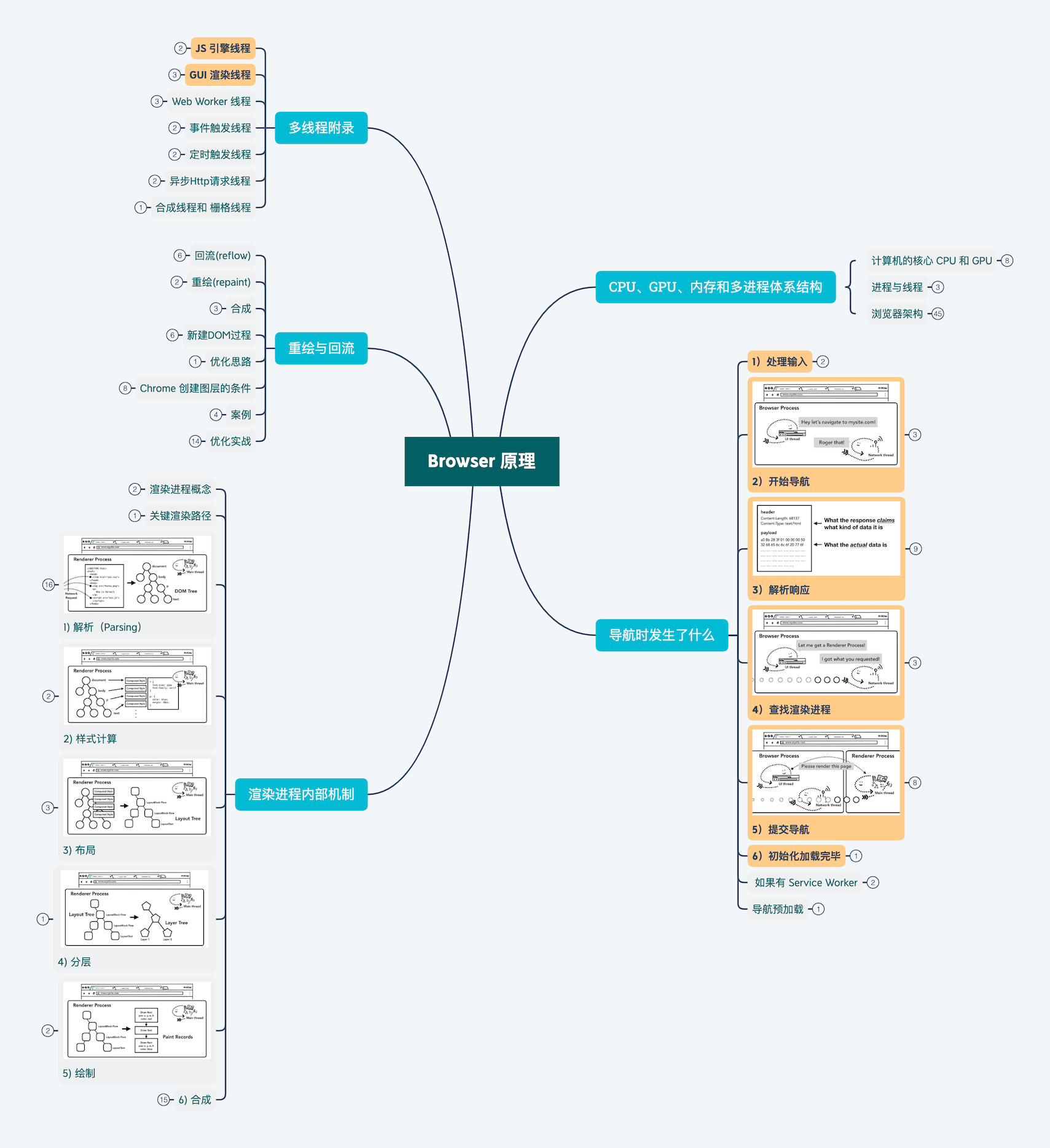

概览¶

CPU、GPU、内存和多进程体系结构¶

计算机的核心 CPU 和 GPU¶

• CPU

  • 中央处理器 (Central Processing Unit)
  • CPU 内部结构复杂：需要通用性处理 不同的数据类型；需要利用分支跳转和中断来处理逻辑判断。
  • CPU 擅长逻辑控制，串行的运算。

• GPU

  • 图形处理器 (Graphics Processing Unit)
  • GPU 面对的则是 类型高度统一的、相互无依赖 的大规模数据和不需要被打断的纯净的计算环境。
  • GPU 擅长同时处理跨内核的简单任务，大规模并发计算。

进程与线程¶

• A process can be described as an application’s executing program. 进程可被描述为一个应用的执行程序。
• A thread is the one that lives inside of process and executes any part of its process's program. 线程存在于进程中，并执行进程内部的任意部分。
• 多个线程之间共享内存；多个进程之间不共享内存，通过 IPC 传递信息。

浏览器架构¶

• 概念

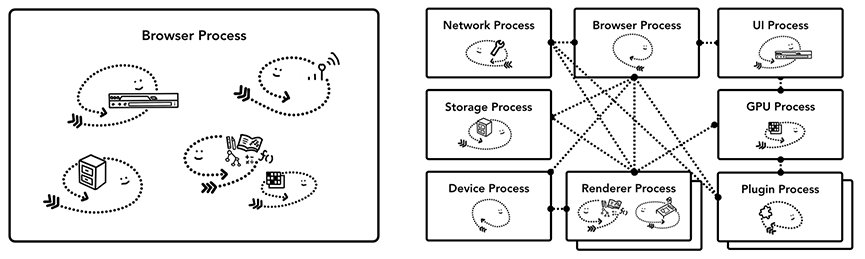

  • 图示



  • 浏览器可能由一个拥有很多线程的进程，或是通过 IPC 通信的不同线程的进程。

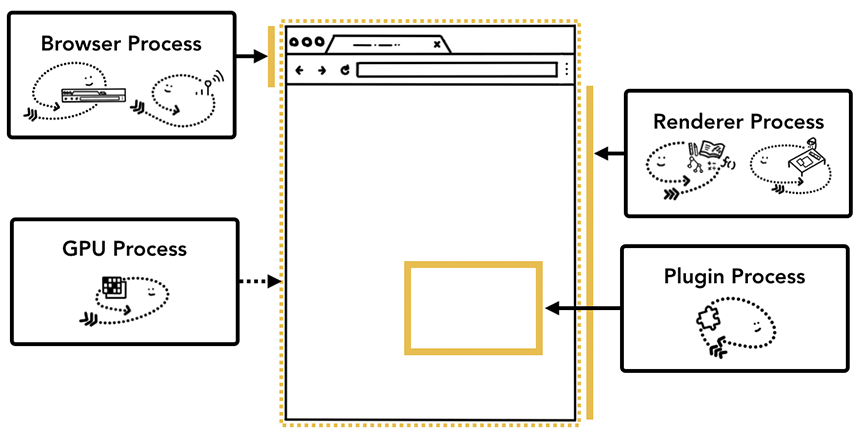

  • Chrome 是多进程架构，顶层是 Browser process，来协调其它进程。

• 进程各自控制什么？

  • 图示



  • 浏览器进程 (Browser Process)

    • 控制地址栏、书签、后退和前进按钮。还处理浏览器的不可见的特殊部分，例如网络请求和文件访问。
    • UI thread，负责绘制浏览器的按钮和输入字段
    • Network thread，负责从互联网接收并处理数据的网络堆栈
    • Storage thread，控制对文件的访问

  • 渲染进程(Renderer Process)

    • 控制 Tab 内可见区；每个选项卡创建一个 Renderer Process。

  • Plugin Process

    • 控制网站使用的插件，例如 flash。

  • GPU Process

    • 独立于其他 Process 处理 GPU 任务。因为 GPU 处理来自多个应用的请求，它被分成不同的 Process

• Chrome 多进程架构优点

  • 发挥CPU多核优势

  • 独立运行，互相影响

    • 每个选项卡都有自己的渲染进程，且独立运行。
    • 如果一个选项卡长时间无响应，可以关闭这个选项卡，保持其他选项卡功能正常。

  • 安全性与沙盒化

    • 操作系统可以对不同进程赋予各种权限或限制能力。比如，浏览器限制 Renderer Process 读写任意文件。
    • 浏览器对某些进程进行沙箱(sandbox)处理，不允许共享内存。

• Chrome 多进程内存优化

  • 图示



  • 限制进程数量

    • 当进程达到阈值，Chrome 会将访问统一网站的 Tab, 放在统一个进程里。

  • 服务化

    • 当 chrome 在强大的硬件上运行时，它会将每个服务拆分为不同的 Process ，从而提供更高的稳定性。
    • 但如果在资源受限的设备上运行时，chrome 会将服务整合到同一个 Process 中，从而节省内存占用。

• 站点隔离

  • CORB ( Cross-Origin Read Blocking) 可根据其 MIME 类型，防止敏感内容 （如 balance.json） 进入Renderer Process 的内存。
  • 为每个标签页(或 iframe)提供一个独立的 Renderer Process 。将敏感数据保留在 Renderer Process 外，防止被不受信任的网站问或窃取数据。

  • CORB 原理

    • 从服务器请求两类资源

      • 数据资源，如HTML，XML或JSON文档
      • 媒体资源，如图像，JavaScript，CSS或字体

    • 以下情况 CORB 阻止 Renderer Process 接收跨源数据

      • 资源 header 有一个 X-Content-Type-Options: nosniff
      • CORS 不允许访问：如 Access-Control-Allow-Origin 不匹配。

    • 判断请求类型，阻止请求

      • 属于 style 但 MIME 类型不是 text/css;
      • 属于 script 但 MIME 类型不是 JavaScript MIME 类型。

导航时发生了什么¶

1）处理输入¶

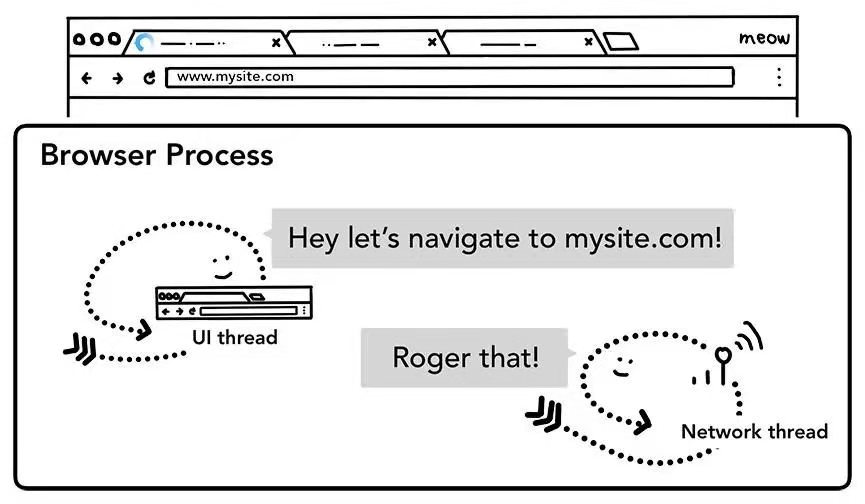

• 当用户开始输入地址栏时，浏览器进程的 UI thread 解析判断 一次搜索查询 or URL地址?
• 将输入的内容，通过 IPC 通知网络进程 去发送请求；UI thread 让选项卡展示 Spinner。

2）开始导航¶

• 图片

• 网络进程获取站点内容，比 DNS lookup 和 establishing TLS connection。
• Network Process 可能收到 Http 301 的重定向响应头；此时 Network Process 告知 UI thread 对输入框 URL 做修改，启动另一次URL请求。

3）解析响应¶

• 图片

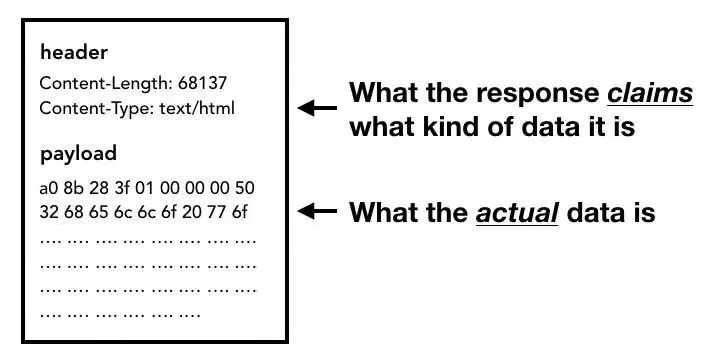

• 判断响应类型

  • 响应头 Content-Type 判断数据类型；若丢失或设置错误，则使用 MIME 类型嗅探。（mime sniffer）

• 处理不同数据类型

  • 若是 HTML，将数据传给渲染进程；
  • 若是 zip 或其他文件，将数据传给下载管理器。

• 同时 SafeBrowsing 检查

  • 已知的恶意站点匹配，网络进程显示警告页面。
  • 触发 CORB，确保敏感的跨域数据无法进入Renderer Process。

4）查找渲染进程¶

• 图片

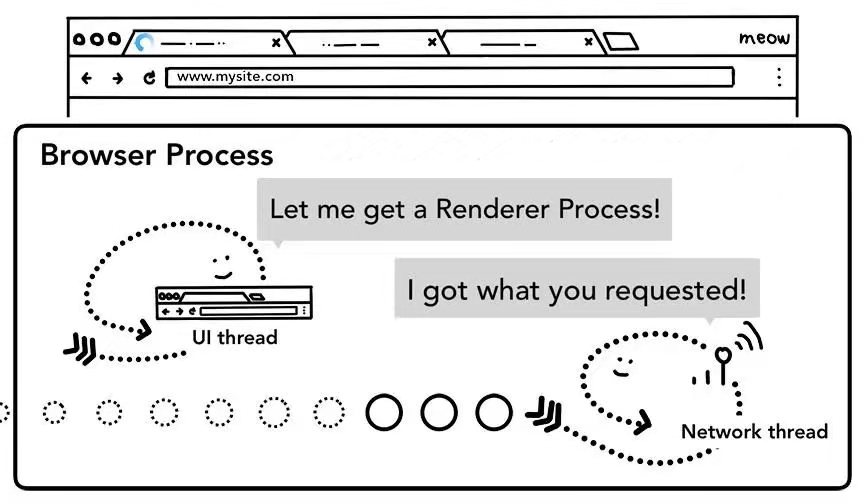

• 网络进程告诉 UI 线程数据准备完毕，UI 线程寻找渲染进程去开始渲染 Web 页面。
• 优化措施：UI thread 在通知网络 thread 获取数据的同时，通知预创建一个渲染进程；若重定向，则再创建一个 渲染进程。

5）提交导航¶

• 图片

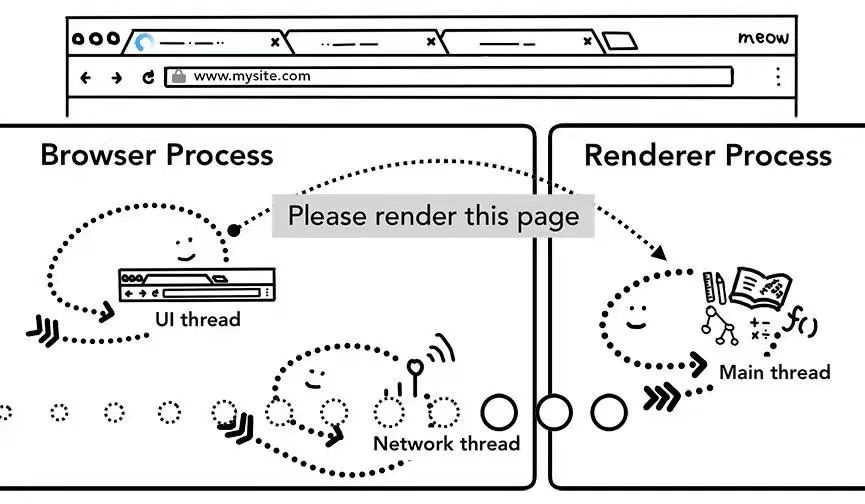

• 数据和渲染进程都就绪， 浏览器进程通过 IPC 通知指定的 渲染进程 提交导航（commit the navigation）。

• 渲染进程在开始接收 HTML 后，会返回确认信息，然后浏览器进程会修改 UI。

  • 比如 HTTPS 的小锁头；
  • 地址栏会更新，站点设置 UI 反映新页面的站点信息；
  • 后退/前进按钮可以使用 window.history 的数据；
  • 选项卡的 session 历史记录更新，保存在磁盘上等。

• 浏览器进程收到 渲染进程 的确认后，本次导航完毕；加载解析文档开始。

6）初始化加载完毕¶

• 渲染进程加载资源和渲染页面结束后，触发 onload 事件；同时会发送 IPC 给浏览器进程，UI thread 停止 spinner。

如果有 Service Worker¶

• 浏览器进程中的网络线程查找 service worker 作用域。
• 浏览器进程中的 UI 线程启动渲染进程来处理 service workers；然后渲染进程中的工作线程从网络请求资源。

导航预加载¶

• 通过与 service worker 启动并行加载异步资源来加速的机制。

渲染进程内部机制¶

渲染进程概念¶

• 渲染进程（Renderer Process），即浏览器内核，核心工作是将 HTML、CSS 和 Javascript 转化为用户可与之交互的网页。

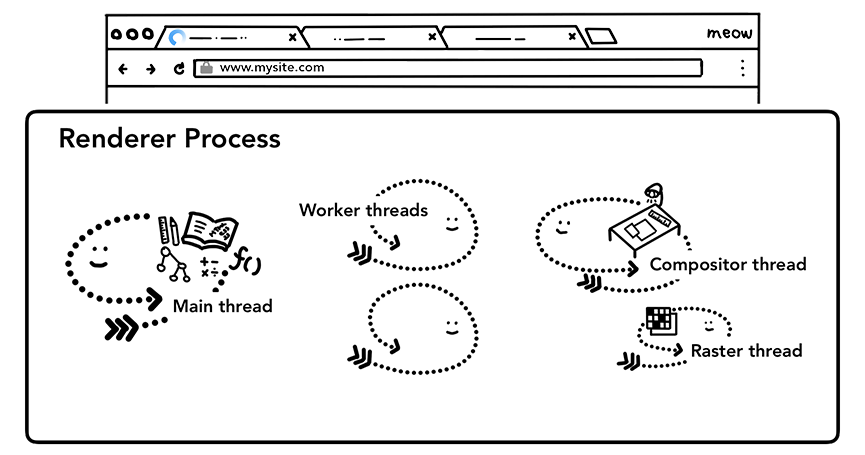

• 渲染进程内部包含主线程、工作线程、合成线程和光栅线程。

关键渲染路径¶

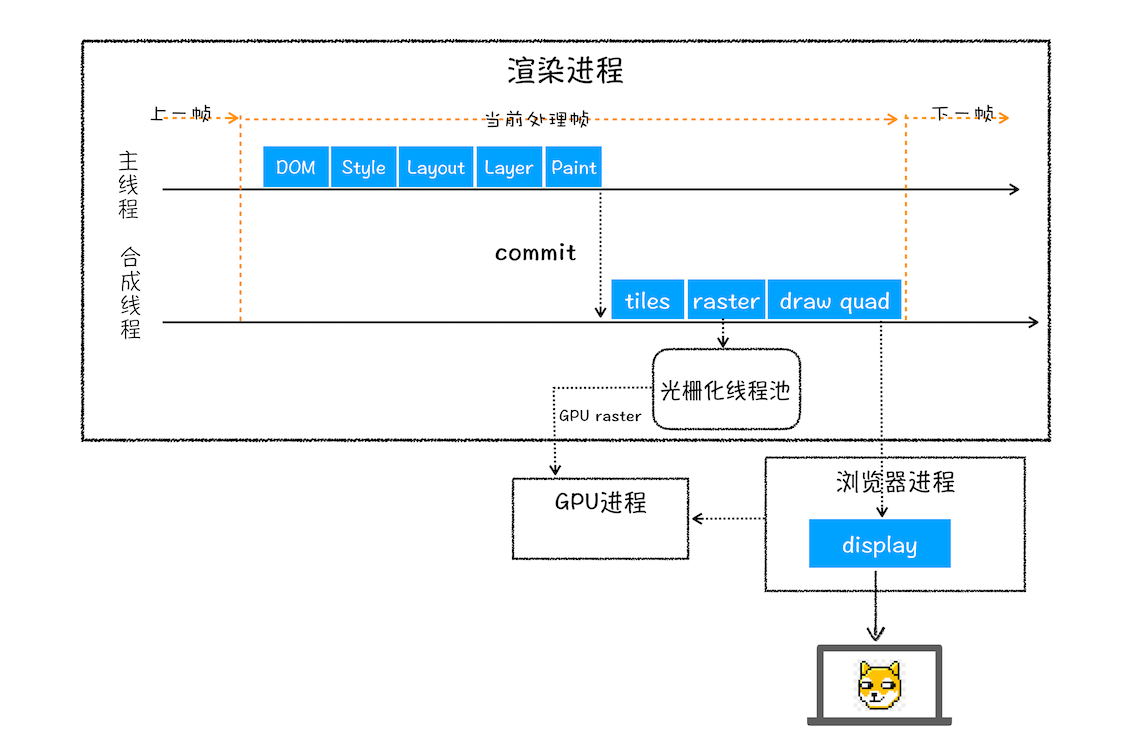

• 渲染关键路径(Critical Render Path)：DOM & CSSOM -> 样式计算 -> 布局 -> 分层 ->绘制 -> 分块 -> 光栅化 -> 合成

1) 解析（Parsing）¶

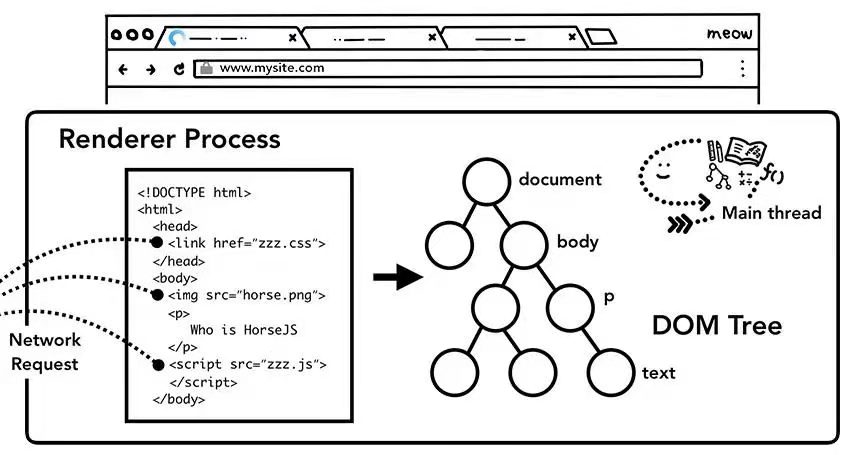

• 主线程解析 HTML 并构建 DOM 树

• 创建 DOM 树

  • 转换 (Conversion)：HTML原始字节 -> 单个字符
  • 序列化 (Tokenizing)：单个字符 -> 标记
  • 词法分析 (Lexing): 标记 -> 节点"对象"
  • 构建 DOM (DOM construction)：对象 -> 树

• 子资源加载

  • 渲染进程收到提交导航消息后，主线程开始解析文本字符串(HTML)，并转化为文档对象模型 (DOM)。
  • 在解析构建 DOM 时，主线程会按顺序逐个从网络或缓存请求图片、CSS 和 JS。

• Javascript 阻塞解析

  • 遇到<script>标记时，暂停解析，开始加载、解析并执行 Javascript 代码。
  • 因为内部可能存在 document.write 代码。
  • 异步执行 async: 告诉浏览器，不必等脚本加载和执行完后再加载页面。
  • 推迟执行 defer: 浏览器解析到结束标签 </html>之后，才执行。
  • preload: 提前加载较晚出现但对当前页面非常重要的资源，优先级高
  • prefetch: 提前加载后继路由需要的资源，优先级低

2) 样式计算¶

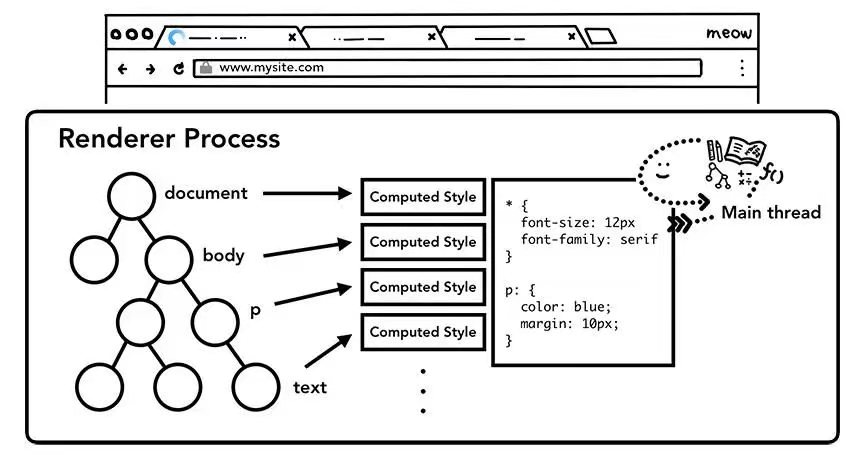

• 主线程解析 CSS，以添加计算后样式

• 构建 CSSOM：字节 -> 字符 -> 序列化 -> 节点 - > CSS Object Model。

3) 布局¶

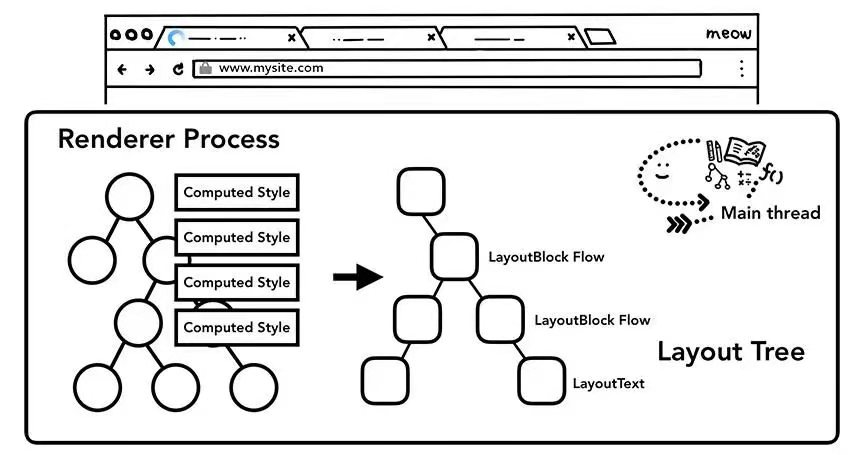

• 主线程遍历计算样式后的 DOM 树，以此生成布局树。

• 布局是计算元素几何形状的过程。
• 仅包含页面上可见内容相关信息：display:none 不在树上；visibility: hidden` 在。

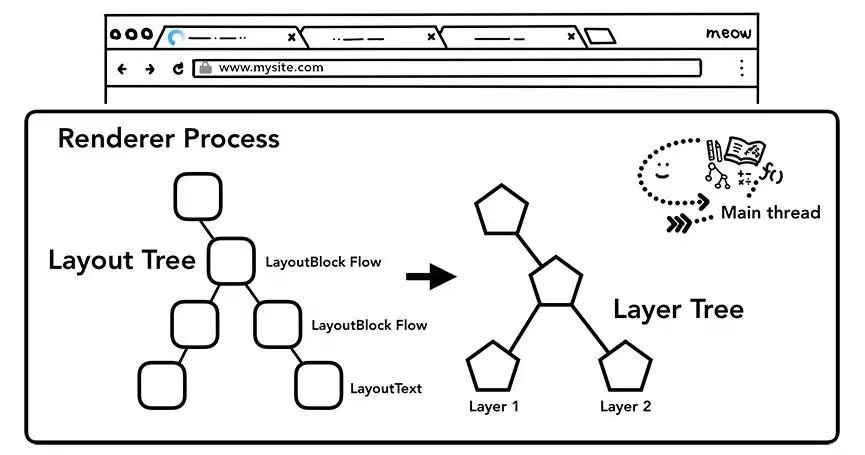

4) 分层¶

• 主线程遍历布局树生成图层树

5) 绘制¶

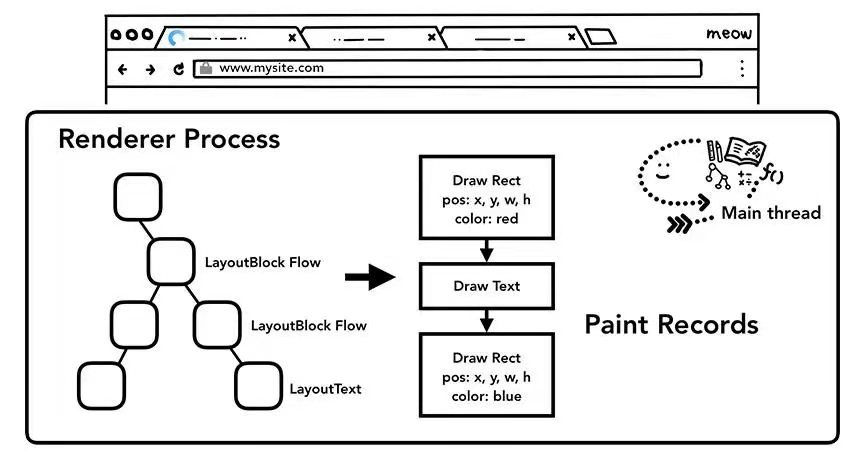

• 主线程遍历布局树并生成绘制记录（包含绘制顺序）

• 主线程把图层的绘制拆分成绘制指令，生成待绘制列表，提交到合成线程。

6) 合成¶

• 分块(Tiles)

  • 绘制列表只是用来记录绘制顺序和绘制指令的列表，而实际上绘制操作是由渲染引擎中的合成线程来完成的。
  • 合成线程会将图层划分为 图块（tile），这些图块的大小通常是 256x256 或者 512x512。

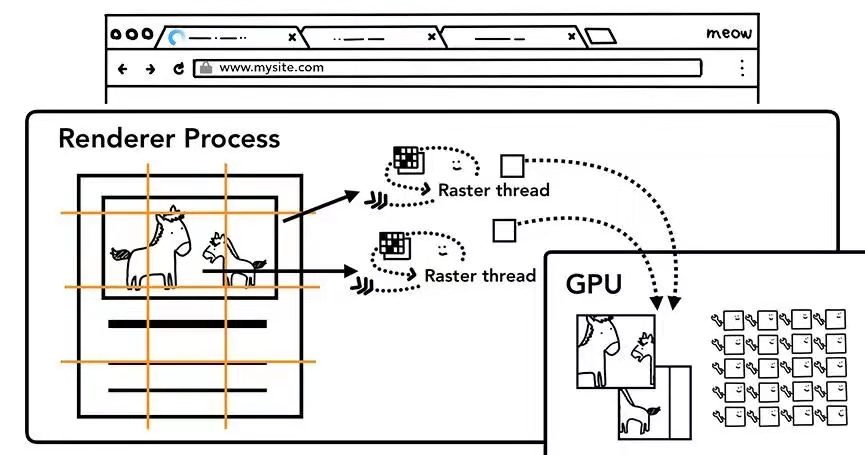

• 栅格化(Raster)

  • 所谓的栅格化，是指将图块转换为位图。
  • 然后合成线程会按照视口附近的图块来优先生成位图，实际生成位图的操作就是由栅格化来执行的。
  • 通常，栅格化过程都会使用 GPU 来加速生成，使用 GPU 生成位图的过程叫快速栅格化，或者 GPU 栅格化，生成的位图被保存在 GPU 内存中。

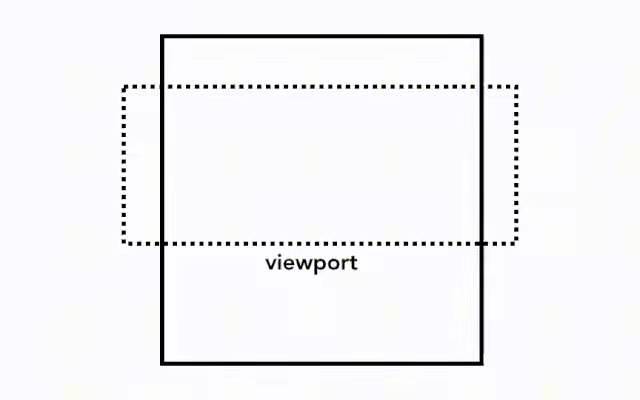

  • 先绘制光栅化视窗内的画面，如果用户滚动，移动光栅框。



• 主线程的光栅化和合成

  • 主线程创建分块的位图并发送到 GPU



• 绘制四边形(draw squad)

  • 一旦所有图块都被光栅化，合成线程就会生成一个绘制图块的命令——DrawQuad，然后将该命令提交给浏览器进程。
  • 浏览器进程的 viz 组件，根据DrawQuad命令，浏览器进程将页面绘制到内存中，最后将内存先显示在屏幕上

• 合成帧

  • 合成线程创建合成帧，将其发送到浏览器进程，再接着发送到 GPU



重绘与回流¶

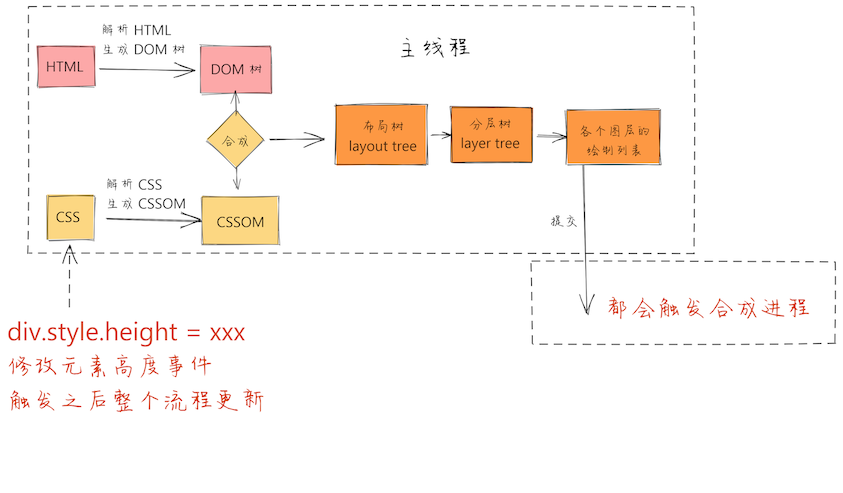

回流(reflow)¶

• 当 render tree 中一部分因为元素的规模尺寸，布局，隐藏等改变而需要重新构建。称为回流。

• 触发回流的属性

  • 盒子模型相关的属性会触发重新布局
  • 定位属性及浮动也会触发重新布局
  • 改变节点内部文字结构也会触发重布局

• 当元素的几何属性发生变化，浏览器触发重新布局，即解析之后的一系列子阶段。

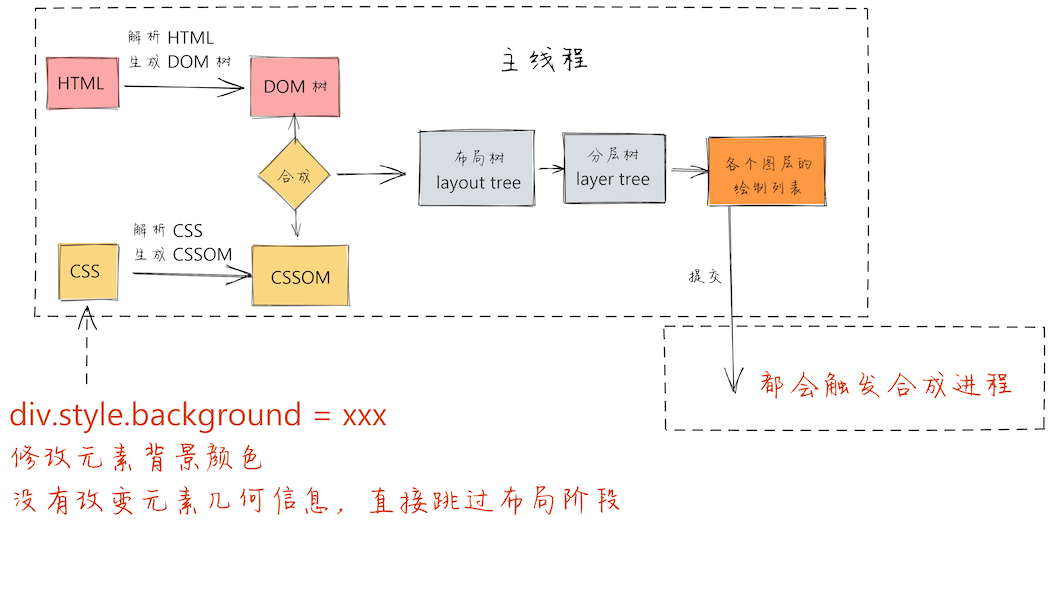

重绘(repaint)¶

• 当 render tree 中一部分元素需要更新属性，而这些属性只是影响元素的外观，风格，而不影响不布局。称为回流。
• 更新元素的绘制属性，比如背景颜色，触发重绘；跳过布局和分层，直接进行绘制阶段。

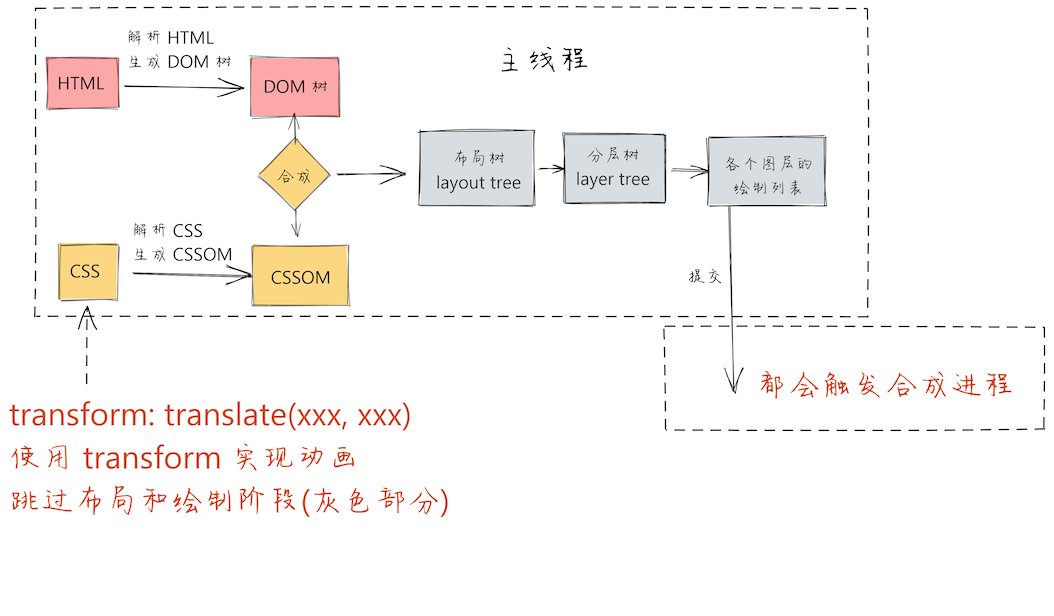

合成¶

• CSS3 的 transform、opacity、filter 这些属性会触发合成。
• 非主线程，并没有占用主线程的资源；并在合成线程生成位图的时中利用 GPU 进行加速；相对于重排和重绘，大大提升绘制效率。
• 渲染引擎跳过布局和绘制，直接执行后续的合成。

新建DOM过程¶

• 获取DOM后分割为多个图层
• 对每个图层的节点计算样式结果（recaculate style）
• 为每个节点生成图形和位置（layout-回流）
• 将每个节点绘制填充到图层位图中（Paint-重绘）
• 将图层作为纹理上传至GPU
• 符合多个图层到页面上生成最终屏幕图像（Composite Layers）

优化思路¶

• 将频繁重绘回流的 DOM 元素单独作为一个独立图层，那么这个 DOM 元素的重绘和回流的应用只会在这个图层中。

Chrome 创建图层的条件¶

• 3D 或透视变换 CSS 属性（perspective transform）
• 使用加速视频解码的 video 节点
• 拥有 3D 上线文（WebGL）或加速 2D 上下文（Canvas）的节点
• 混合插件 Flash
• 对自己的 opacity 做CSS 动画或使用一个动画 webkit 变换的元素
• 拥有加速 CSS 过滤器的元素
• 元素有一个包含复合层的后代节点（一个元素拥有一个子元素，该子元素在自己的图层里）
• 元素有一个 z-index 较低且包含一个复合层的兄弟元素（该元素在复合层上面渲染）

案例¶

• chrome devTools -> More tools -> Rendering -> Paint flashing：查看页面上重绘的区域。

• chrome devTools -> more tools -> layers: 查看图层树及成为单独图层原因。

  • * { will-change: transform; }
  • 导致所有元素都有单独图层。 Composting Reasons: Has a will-change: transform compositing hint.

优化实战¶

• 用 translate 替代 top

  • 使用 translate 减少回流

• 用 opacity 替代 visibility

  • opacity 会减少重绘
  • opacity 没有 paint 过程：paint 会生成图层，而opacity 直接改变图层的 alpha 通道，不涉及 paint。

• 不要一条一条修改样式，预定定义好 class，修改 className

• DOM 离线后修改，读写分离。比如先 display:none;，修改100次，然后显示出来。
• 不要将 DOM 的属性放在循环了，成为循环的变量

• 不要使用 table 布局

  • table 一个小改动会造成整体table 重新排列
  • div 只影响它后边元素的排列

• 动画实现的速度的选择

• 对动画新建图层
• 使用 GPU 加速

多线程附录¶

JS 引擎线程¶

• 负责解析和执行发送给用户的 大部分 js 代码。（一部分交给 worker thread）。
• 注意，GUI渲染线程与JS引擎线程互斥，所以如果JS执行的时间过长，这样就会造成页面的渲染不连贯，导致页面渲染加载阻塞。

GUI 渲染线程¶

• 负责渲染浏览器界面，解析HTML，CSS，构建DOM 树和 Render 树，布局和绘制等。
• 当页面 Reflow 或 Repaint，该线程就会执行。
• 同样注意，GUI渲染线程与JS引擎线程互斥，当JS引擎执行时GUI线程会被挂起，GUI更新会被保存在一个队列中，等到JS引擎空闲时立即被执行。

Web Worker 线程¶

• JS 的处理是单线程的。如果使用了 web worker 或 service worker，JavaScript 的一部分将由 worker threads 处理。
• 子线程是浏览器开的，完全受主线程控制，而且不能操作DOM。
• JS 引擎线程与 worker 线程间通过 postMessage API 通信（需要序列化对象来与线程交的数据）

事件触发线程¶

• 辅助 JS 引擎，用于控制事件轮询。
• 符合触发条件时，事件会被该线程放到任务队列的队尾，等待 JS 引擎处理。

定时触发线程¶

• setTimeout/setInterval
• 浏览器定时计数器不是由JS引擎计数的

异步Http请求线程¶

• XMLHttpRequest
• 回调函数放到任务队列的队尾

合成线程和 栅格线程¶

• Compositor thread 和 Raster thread 保证高效，流畅地渲染页面。
